大电流、高功率密度三相三电平Vienna整流桥介绍及中恒微解决方案

时间:2023-12-25

自2020年以来,我国新能源汽车驶入发展快车道,充电桩建设也愈发受重视,正式纳入国家七大“新基建”领域,充电桩的市场前景迎来爆发期。最近几年作为热门的充电模块,也从最开始的7.5kW、10kW 到后面的15kW、20kW,功率等级不断的提高,而Vienna整流技术,作为新能源充电桩模块上主要拓扑结构之一,应用需求量与日俱增。中恒微半导体作为国产功率模块行业的一支劲旅,针对Vienna整流技术在充电桩、UPS等领域的应用需求,最新推出大电流、高功率密度Vienna整流方案。

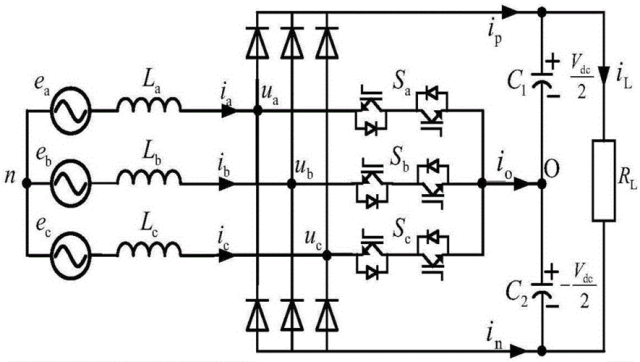

Vienna整流器于1994年被奥地利维也纳大学的学者J.W.Kolar提出,作为一种三电平变换器,相较于普通的两电平整流器如三相六开关整流器,其最大的优势在于,功率器件承受的应力降低了一半、功率密度高、输入电流的畸变小;相对于普通的三电平变换器,它具有电路简单、功率器件较少,无桥臂直通的可能从而避免了死区时间的设置,同时降低了开关损耗、控制的复杂性和增大了有限占空比,也就是说可靠性得到了大幅提高。

因此,针对直流充电桩等高压大功率场合,作为单向功率流动的Vienna整流器受到了很大的欢迎。

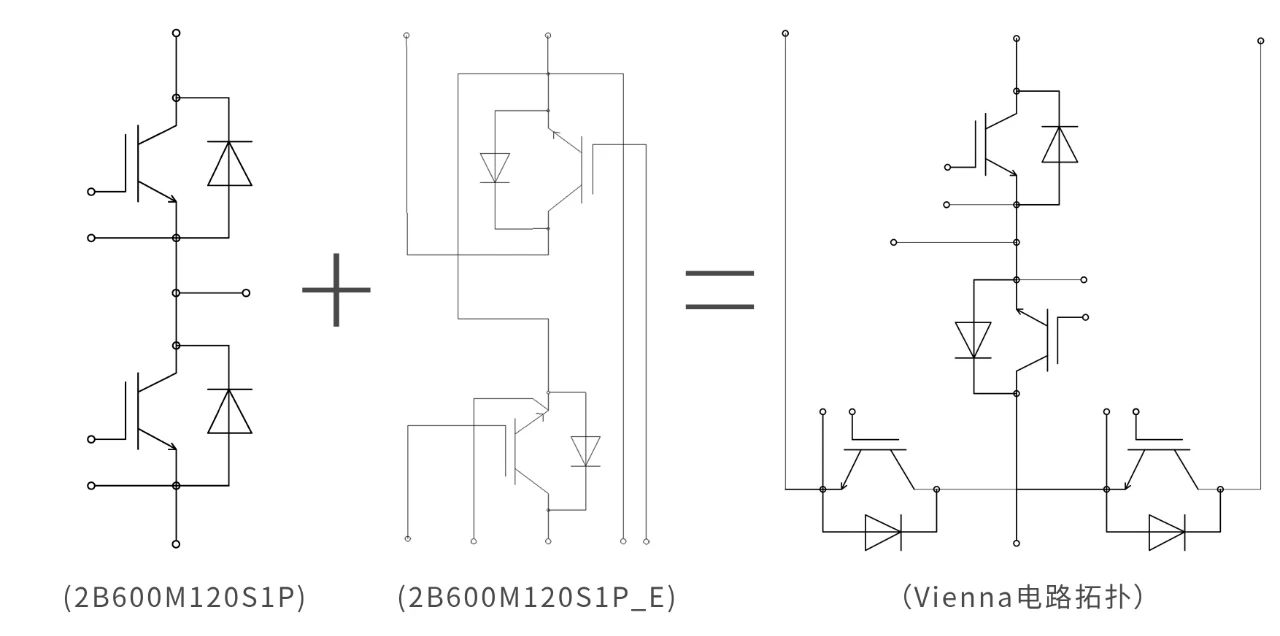

中恒微大电流、高功率密度Vienna整流方案,由3只型号为2B600M120S1P的Z62封装模块和3只型号为2B600M120S1P_E的Z62封装模块构成,其单个”T”型三电平Vienna整流器拓扑图如下所示。


采用Z62封装的2B600M120S1P和2B600M120S1P_E功率模块,是中恒微新一代产品,功率端子采用超声波焊接,1200V/600A规格,使用铜底板散热产品具备低导通电阻、低开关损耗及开关速度快等特点,可应用于光伏逆变器、储能变流器、电机驱动、不间断电源(UPS)等领域,可替换市场上的同类型产品。

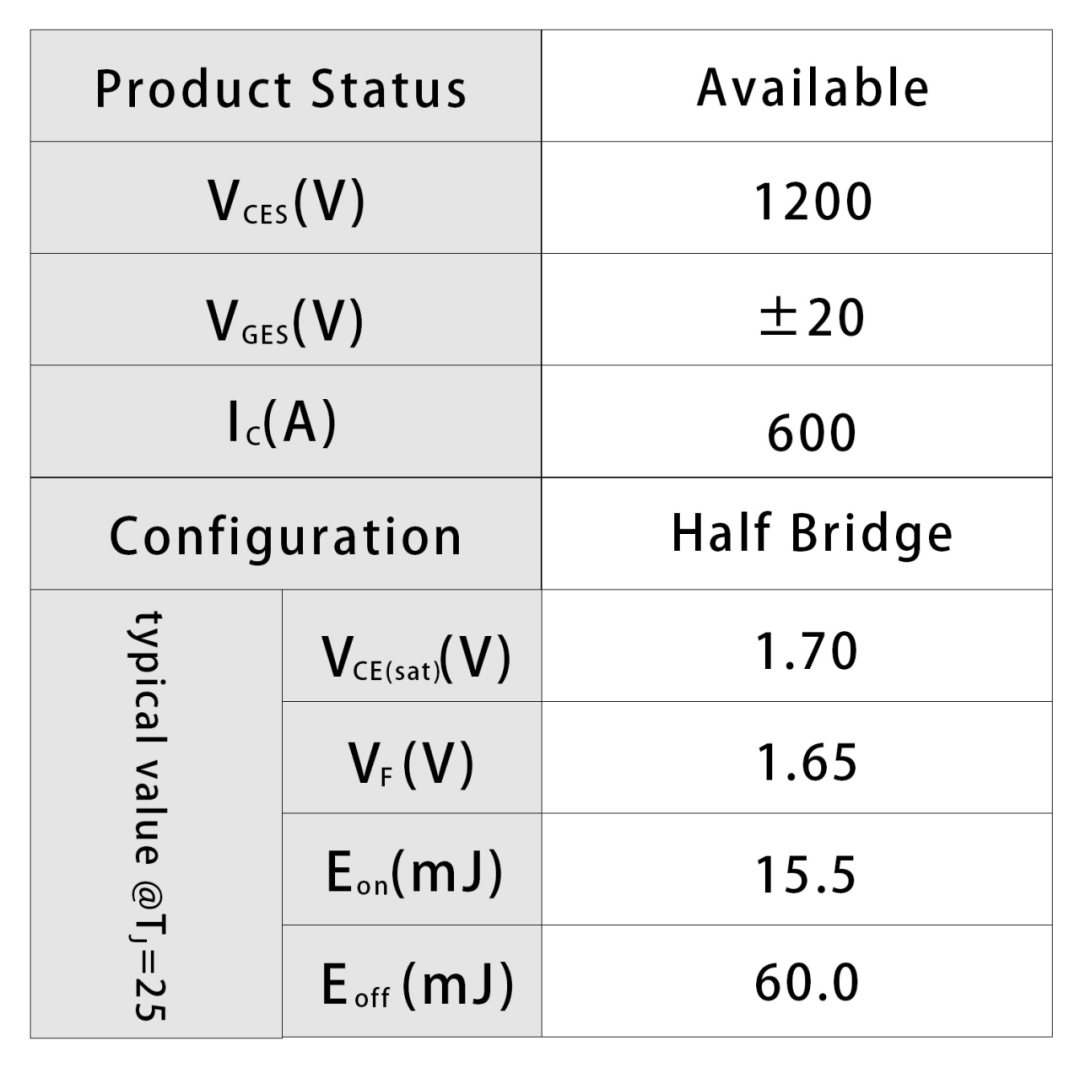

参数如下:

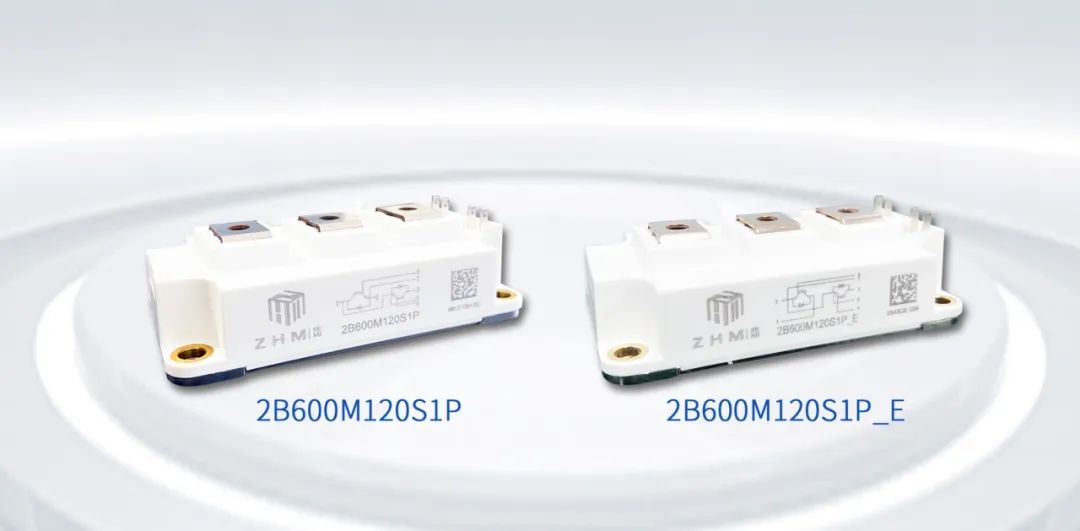

产品如下:




中恒微Vienna整流方案,可作为充电桩和UPS的PFC应用方案,以满足市场上对于大电流、高功率密度三相三电平Vienna整流的需求。
